Cara Mengkrimping Kabel RJ45 dan Urutan Kabel Straight & Cross - Selain besok bakal praktek menginstall Debian 5 Server juga Konfigurasi Squid pada Debian 5 Server tidak menutup kemungkinan besok bakal mengkrimping kabel RJ45, karna seperti yang kita ketahui semua ini berhubungan dengan jaringan. Jadi dibutuhkan kabel untuk mengkoneksikannya, juga mengecek apakah konfigurasi squidnya sudah benar atau belum benar. Maka dari itu Kamu Klik memposting ini, yakni Cara Mengkrimping Kabel RJ45 dan Urutan Kabel Straight & Cross buat dipelajari juga. Kan biar pinter.. hehe..
Naah yuk kita simak bagaimana cara-caranya dan apa saja yang diperlukan.

Sebelum memulai, tentu kita harus punya alat untuk mengkrimping seperti:
  • Tank Crimping
  • Kabel UTP
  • Konektor RJ-45
  • Cable Tester

Tank Crimping

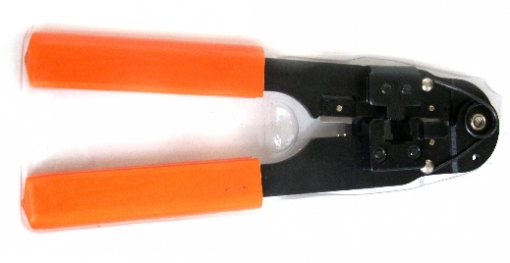

Tank krimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengkrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui. Dan di bawah ini adalah gambar tank crimping:

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj-pbrj4z6xyXOA-E8HT3c-_Ale5hyphenhyphen8WuPzixTRzTfgsXJmcYEDO6erGm2K2zNi7L2QIEKdovdW8GIjOJR9gLR9E82QNsCRIwKjLw3l4DRaMuRcuLo3_pnBj9uE7TEP-HjuRUlhCNlMONTU/s200/Tang+Krimping.jpg
Kabel UTP

Kabel UTP perlu kita gunakan untuk saling menyalurkan jaringan internet,dan di dalam kabel UTP ini di dalamnya ada 8 helai kabel kecil yang berwarna-warni,dan ini warna kabel kecil yang ada di dalam kabel UTP:

URUTAN-URUTAN KABEL UTP (Straight dan Cross):
Berikut ini adalah urutan pengabelan Straight :

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEghQkBB-dnhD94SxCyBnxNCJZSZDOZlKzXfg_PSMkDJia3Bx2fp4zEI3czM7bxu3jJcE1q6W4FJlOkeVShy2f84umvkwiRM9UsUsRVQUOuAI6-q8FFZqAUVW7wrtJhTFF_NIw9UimSsrmMj/s320/Kabel+RJ45+Straight.png


Ujung A

   1. Putih Orange
   2. Orange
   3. Putih Hijau
   4. Biru
   5. Putih Biru
   6. Hijau
   7. Putih Coklat
   8. Coklat

Ujung B

   1. Putih Orange
   2. Orange
   3. Putih Hijau
   4. Biru
   5. Putih Biru
   6. Hijau
   7. Putih Coklat
   8. Coklat

Berikut ini adalah urutan pengabelan Cross :

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhNjqeghIx7Rj8rAPZHR4a1F8H76UrJ_n55S8qT37akOUSxdr1cT-wSgUyUfRiTmc3FhbSd_aCX0pdzv981-gPB-I6mOGpnhvWhV_jgqM_BZ-jfraAga9oEKqLs7DwcphH9UbNo5gNEfLzv/s320/Kabel+Rj45+Cross.png

Ujung A

   1. Putih Orange
   2. Orange
   3. Putih Hijau
   4. Biru
   5. Putih Biru
   6. Hijau
   7. Putih Coklat
   8. Coklat

Ujung B

   1. Putih Hijau
   2. Hijau
   3. Putih Orange
   4. Biru
   5. Putih Biru
   6. Orange
   7. Putih Coklat
   8. Coklat

Konektor

Konektor adalah peripheral yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN.

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEijYap1MPQizh6vI0QMSFY-pLlLAJZFLuV7ZwYEsowzpYgQMOKKxSBvfjTAwhklQfawGLVzdXrfA97c1ZNCOwX_fa0Tzt9mypU3XBuBBKFvjXlxhSSXWKxnJsrIpl5-vV1V5fsoiU9P8o_z/s200/Konektor+RJ45.jpg


Kita harus mempunyai konektor RJ-45 untuk dipasangkan pada ujung kabel UTP. dan alat ini sangat berguna sekali.

Cable Tester
Cable Tester adalah alat untuk menguji hasil krimpingan kita,tapi kalau krimpingan kita salah maka lampu di Cable Tester ini tidak akan menyala dan kalau hasil krimpingan kita sudah benar maka lampu di Cable Tester akan menyala dengan otomatis,jadi alat ini sangan berguna bagi kita untuk mengetahui hasil krimpingan kita,di bawah ini contoh gambar Cable Tester:

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhSEv0OXv5DLLxMsQRgnXT4pUC2gyFhPmvND_QPj76g_FR5pnfH_iEPh2DSjjxKmdL2gWblWojj-icZVzZmSe9dq2hs4-C7Le6wdSrx-92uv7s-sBMywbP8X5dBIXQOHjbOT9P1U2tc8XuJ/s200/Kabel+Tester.jpg

Praktek membuat kabel Straight
  • Kupas bagian ujung kabel UTP, kira-kira 2 cm
  • Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B
  • Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,
  • Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.
  • Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.
  • Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain
  • Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.
  • Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor, urutan kabel dari kiri ke kanan (pada gambar dibawah ini urutan pin kabel dimulai dari atas ke bawah).
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgi3p65ctLLZ1ktSpK7MxMjxa7nfSlig7TVq6Uoc0eHTj3fP8wNeOWsraXraKbimv2yKE_KdFesCEdLrXyyIoehZOREd_Ul0OQhig8Ynhz3dZBQEa84dm-Oa75_4rAE2DKTNkwnSFjIV_Ss/s320/Kabel+Straight+yang+benar.jpg


Demikian penjelasan Cara mengkrimping kabel RJ45, Urutan kabel Straight & Cross, dan juga praktek pemasangan kabel Straight. Semoga bermanfaat :)
